에어해머

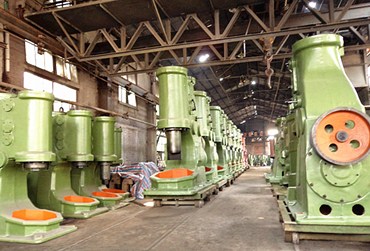

우리 회사 생산하는 공기 단조 해머중에는
공업용 공기 단조 해머는는 일반단조적업에 널리 쓰인다. 널리 화가 난다고 주먹, 정놓기, 용접 단조, 벤딩 및 왜곡 등 도면 아웃 일반적인 단조 작품에 사용됩니다. 또한 강화주형 단조에 사용됩니다.
특징:
1.애어해머는 기통 있기 때문에 동력보조설비 필요없다.
2.자동 윤활
3.조작 편리
파라미터
|
공업용 공기단조해모 | ||||||||
| Model | C41-150 | C41-250 | C41-400 | C41-560 | C41-750 | C41-1000 | C41-2000 | |
| Weight of falling parts(kg) |
150 | 250 | 400 | 560 | 750 | 1000 | 2000 | |
| Maximum hit energy(kj) | 2.5 | 5.6 | 9.5 | 13.7 | 19 | 27 | 54 | |
| Hit number(min-1) | 180 | 140 | 120 | 115 | 105 | 95 | 80 | |
| Heigh of working area(mm) |
370 | 450 | 530 | 600 | 670 | 800 | 1000 | |
| Tup axis to frame front(mm) |
350 | 420 | 520 | 550 | 750 | 770 | 950 | |
| Dimension of top die surface(L x W) (mm) |
200x85 | 220x100 | 250x120 | 300x140 | 330x160 | 365x180 | 400x300 | |
| Dimension of bottom die surface(L x W) (mm) |
200x85 | 220x100 | 250x120 | 300x140 | 330x160 | 365x180 | 400x300 | |
| Forges | Square(mmxmm) | 130x130 | 145x145 | 220x220 | 270x270 | 270x270 | 290x290 | 350x350 |
| Round(mm) | Φ145 | Φ175 | Φ240 | Φ280 | Φ300 | Φ320 | Φ400 | |
| Motor | Type | Y180M-4-B3 | Y180L-4-B3 | Y200L-4-B3 | Y280S-6-B3 | Y280M-6-B3 | Y315S-6-B3 | Y315L2-6-B3 |
| Power(kw) | 18.5 | 22 | 30 | 45 | 55 | 75 | 132 | |
| Weight | Hammer(kg) | 3260 | 5000 | 8000 | 9800 | 17000 | 20000 | 48000 |
| Anvil block(kg) | 1500 | 2500 | 4800 | 6720 | 9000 | 13000 | 24000 | |
| Outside Size | 2390x1085 x2150 |
2639x1155 x2540 |
2785x1400 x2884 |
3464x1500 x3157 |
3905x1370 x3175 |
4125x1500 x3770 |
4200x2300 x4390 | |
|
예술용 공기단조해머 | ||||||||
| Model | C41-9 | C41-15 | C41-25 | C41-40 | C41-55 | C41-75 | ||
| Weight of falling parts (kg) | 9 | 15 | 25 | 40 | 55 | 75 | ||
| Maximum hit energy(kj) | 0.09 | 0.16 | 0.27 | 0.53 | 0.7 | 1 | ||
| Diameter of the working cylinder(mm) |
100 | 115 | 165 | 200 | 215 | 210 | ||
| Diameter of the compressing cylinder(mm) |
105 | 125 | 170 | 205 | 220 | 240 | ||
| Hit number (min-1) | 245 | 245 | 250 | 245 | 230 | 210 | ||
| Height of working area (mm) | 135 | 160 | 240 | 230 | 270 | 300 | ||
| Tup axis to frame front (mm) | 120 | 140 | 200 | 235 | 270 | 280 | ||
| Dimension of top die surface(L x W) (mm) |
60x35 | 70x40 | 100x50 | 116x53 | 135x60 | 145x65 | ||
| Dimension of bottom die surface(L x W)(mm) |
60x35 | 70x40 | 100x50 | 116x53 | 135x60 | 145x65 | ||
| Maximum round steel can be forged(Diameter)(mm) |
30 | 35 | 48 | 68 | 75 | 85 | ||
| Maximum square steel can be forged(mm) |
25x25 | 30x30 | 40x40 | 52x52 | 60x60 | 65x65 | ||
| Distance from bottom die surface to base(mm) |
325 | 370 | 410 | 500 | 610 | 750 | ||
| Machine floor space(L x W)(mm) |
790x550 | 850x500 | 1320x610 | 1265x1470 | 1435x1650 | 1430x1478 | ||
| Machine height (above the ground) (mm) |
950 | 980 | 1300 | 1390 | 1590 | 1853 | ||
| Motor | Type | Y90L-4 | Y100L-4 | Y112M-6 | Y132MI-6 | Y132M2-6 | Y160M-6 | |
| Rate power(kw) | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | ||
| Speed(r/min-1) | 1400 | 1400 | 970 | 960 | 960 | 970 | ||
| Total weight of the hammer (kg) |
250 | 290 | 720 | 860 | 1300 | 2500 | ||
