Быстроходный гидравлический клепальная машина

Быстроходный гидравлический клепальная машина оборудования широкое использоваться автомобилестроение,сельскохозяйственный машин,авиационный отрасль и т.д.


Особенности:

1. Бесшумность.
2. Малоинтенсивный труда.
3. Высокая производительность .
4. Холодная клёпка и горячая клёпка (все типы клёпка) .
5. Надклёпка равномерность напряжённое.


Технические характеристики

Основные технические характеристики
Модель T92Y-8 T92Y-30 T92Y-40 T92Y-50 T92Y-63
Усилие клепки (кН) 80 300 400 500 630
Усилие системы сжатия (мПа) 16 7.5 7.5 7.5 7
Скорость клепки (шт/мин) 20-25 20-25 20-25 15-20 10-12
Макс. диам. заклепки Холодная 6 12 14 16 16
Горячая 10 Ø18-20 Ø20-24 Ø24-28 Ø24-28
Расход гидросистемы (мл/оборот) 18 37 45 56 60
Мощность привода (кВт) 4 5.5 7.5 11 11
Объём масляного бака (л) 240 450 550 650 650
Размеры соединение труб (ммxмм) M27x1.5 M27x1.5 M33x2 M36x2 M36x2


Технические характеристики внешних размеров насосного узла
Модель  A(мм) B (мм) C (мм)  D (мм)  E (мм)  Вес (кг)
T92Y-8  1020 800 1080 1200 500 700
T92Y-30  1110 1010 1300 1250 650 550
T92Y-40  1110 1010 1300 1350 650 550
T92Y-50  1110 1010 1550 1400 700 680
T92Y-63  1250 1150 1430 1400 700 700

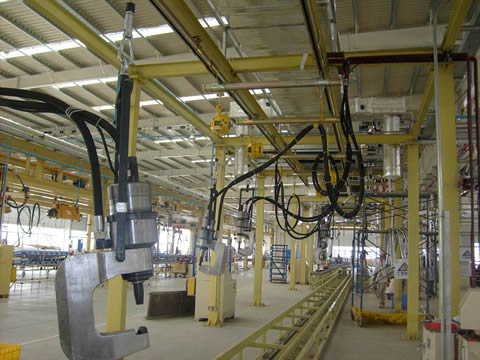

Характеристики подвесной клепальной блока
Хар-ка Ед. изм. WB-20-H  WB-30-H  WB-40-H  WB-50-H  WB-63-H
Номинальное усилие заклепывания  т 20 30 40 50 63
Внутренний диаметр масляного цилиндра мм 90 110 125 140 160
Ход  мм 80 80 90 120 150
Диаметр штока мм 40 50 50 60 60
Монтажное отверстие клепальной головки мм 20 20 20 25 30
Диаметр горловины масляного цилиндра мм 64 80 80 90 90
Длина горловины мм 105 115 115 145 145
Диаметр заклепки  Холодная Клепка  мм 10 12 14 16 16
горячая клепка  мм 16 20 22 24 27
Применяемый гидрогенератор T92Y-30  T92Y-40  T92Y-50  T92Y-63
