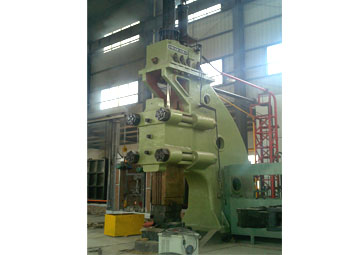

Prensa de forjado electro hidráulica de troquel abierto tipo martillo

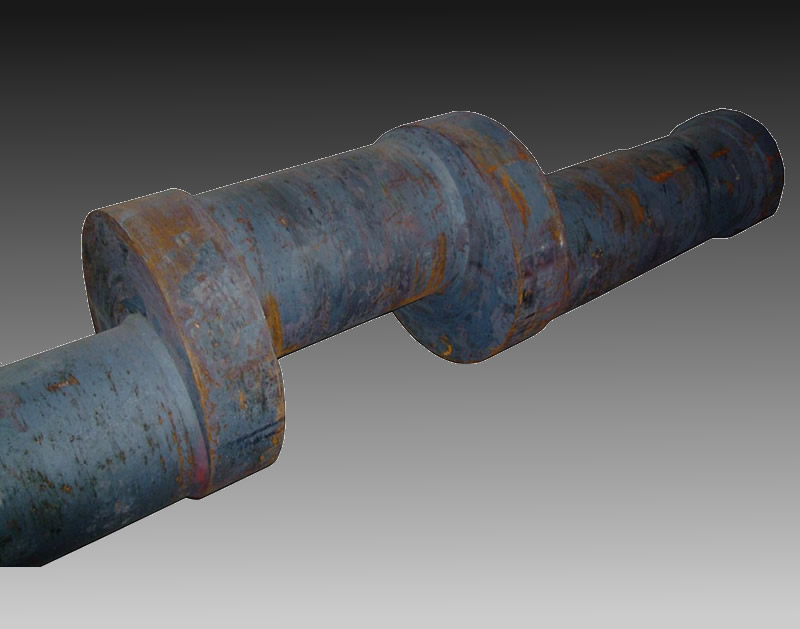

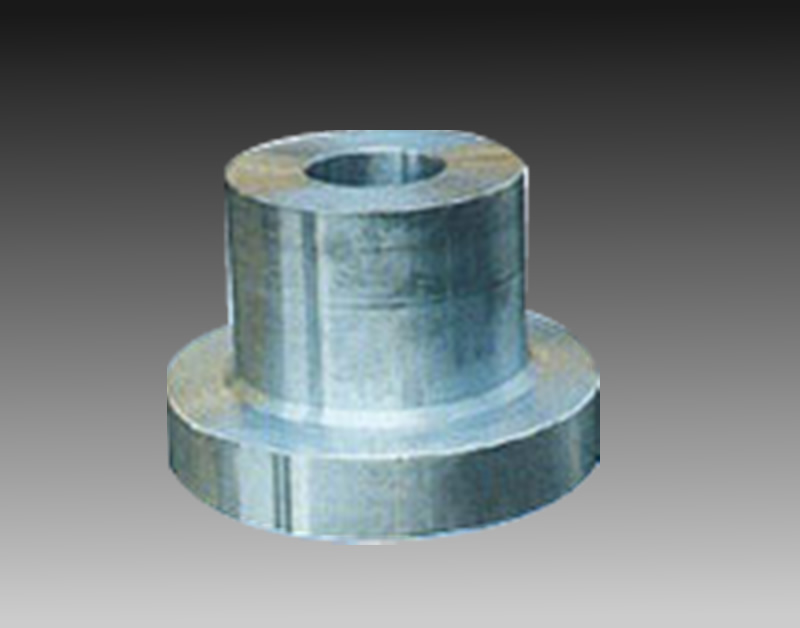

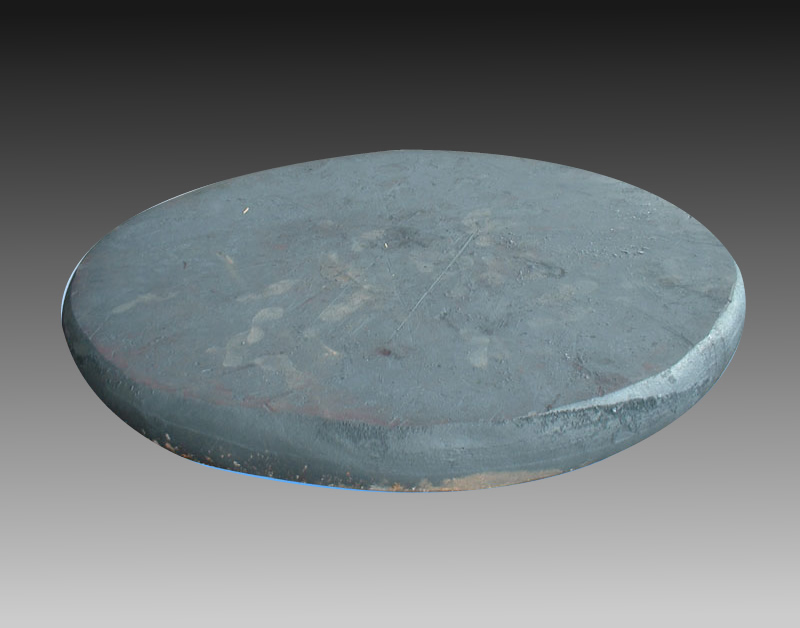

Nuestra prensa de forjado electro hidráulica de troquel abierto tipo martillo ha sido bien recibida en las plantas modernas de forjado de troquel abierto. Esta puede ser usada para fabricar el eje o los anillos de forjado, engranajes, bridas y otras partes.

En primera instancia, cabe resaltar que esta prensa de forjado electro hidráulica de troquel abierto tipo martillo ofrece una gran eficiencia energética y es altamente ecológica. Su elevada eficiencia de golpeo puede mejorar de forma significativa la producción, además, nuestro producto cuenta con un riel guía en X que le provee una lubricación automática y una gran resistencia a las cargas no balanceadas. El sistema de control PLC le brinda a nuestro producto un rápido arranque así como un golpeo inmediato para el forjado. Por otro lado, la palanca hace este producto fácil y seguro de ser operado. Por último, gracias a la alta eficiencia de la refrigeración para el aceite hidráulico, se pueden asegurar 8 horas de producción continua

Parameters
Manufacturing
Video
Customer
Application Fields
Download

Parameters

Principales parámetros técnicos tipo Arco, de doble
Ítem	Unit	C66-35 (1T)	C66-35 (1T)	C66-70 (2T)	C66-120 (3T)	C66-140 (4T)	C66-175 (5T)
Ítem	Unit	C66-35 (1T)	C66-35 (1T)	C66-70 (2T)	C66-120 (3T)	C66-140 (4T)	C66-175 (5T)
Energía de golpeo	KJ	35	35	70	120	140	175
Peso nominal de las partes en caída	kg	1300	1300	2600	4200	4800	6000
Trazo máximo	mm	1000	1000	1260	1450	1500	1730
Frecuencia de golpeo	min-1	50-58	65-75	65-75	50-55	50-60	45-50
Bomba de aceite principal	type	A2F160R2P3	A2F125R2P3	A2F160R2P3	A2F160R2P3	A2F160R2P3	A2F160R2P3
Motor principal		Y250M-4-B35	Y250M-4-B35	Y250M-4-B35	Y250m-4-B35	Y250m-4-B35	Y280s-4-B35
Potencia del motor principal	kW	55	45	55	55	55	75
Número de motores / bombas	set	1	2	3	4	5	5
Refrigeración eléctrica	type	YLD400	YLD400	YLD800	YLD1200	YLD800x2	YLD800x2
Capacidad de refrigeración eléctrica	Kcal/h	40000	40000	80000	120000	80000x2	80000x2
Potencia de refrigeración eléctrica	kW	19	19	38	60	38x2	38x2
Espaciado del riel guía	mm	460	460	550	630	630	760
Área de trabajo(WxH)	mm	1800x1250	1800x1250	2300x1380	2700x1470	2700x1470	3700x2000
Altura de la superficie inferior	mm	750	750	750	760	760	880
Dimensiones totales de la máquina (LxWxH)	mm	3600x 1500x 6000	3600x 1500x 6000	4500x 1700x 6500	5100x 2300x 7500	5100x 2300x 7800	6300x 2700x 8500
Dimensiones totales del tanque (LxWxH)	mm	2000x 1500x 1300	2000x 1500x 1300	2700x 2000x 1600	3600x 2000x 1600	4500x 2000x 1600	4500x 2000x 1600

Ítem	Unit	C66-210 (6T)	C66-245 (7T)	C66-280 (8T)	C66-350	C66-420	C66-490
Ítem	Unit	C66-210 (6T)	C66-245 (7T)	C66-280 (8T)	(10T)	(12T)	(14T)
Energía de golpeo	KJ	210	245	280	350	420	490
Peso nominal de las partes en caída	kg	7000	7600	8500	10500	12500	14500
Trazo máximo	mm	1850	2000	2200	2400	2500	2600
Frecuencia de golpeo	min-1	45-50	46-50	45-50	44-46	42-45	42-45
Bomba de aceite principal	type	A2F160R2P3	A2F160R2P3	A2F160R2P3	A2F160R2P2	A2F160R2P2	A2F160R2P2
Motor principal		Y280s-4-B35	Y280s-4-B35	Y280s-4-B35	Y280s-4-B35	Y280s-4-B35	Y280s-4-B35
Potencia del motor principal	kW	75	75	75	75	75	75
Número de motores / bombas	set	6	7	7	10	12	16
Refrigeración eléctrica	type	YLD1000x2	YLD1000x2	YLD1000x2	YLD1200x2	YLD1200x2	YLD1200x2
Capacidad de refrigeración eléctrica	Kcal/h	100000x2	100000x2	100000x2	120000x2	120000x2	120000x2
Potencia de refrigeración eléctrica	kW	54x2	54x2	54x2	60x2	60x2	60x2
Espaciado del riel guía	mm	890	890	980	980	1050	1050
Área de trabajo (WxH)	mm	3700x2150	4200x2200	4700x2250	4800x2350	5000x2500	5000x2500
Altura de la superficie inferior	mm	880	900	900	900	900	900
Dimensiones totales de la máquina(LxWxH)	mm	6300x 2700x 8800	7000x 2700x 9100	7500x 2800x 9500	7500x 2800x 10000	7600x 3000x 12000	7600x 3000x 13000
Dimensiones totales del tanque(LxWxH)	mm	5400x 2000x 1600	6300x 2000x 1600	6300x 2000x 1600	9000x 2000x 1600	10800x 2000x 1600	2x7200x 2000x 1600

Principales parámetros técnicos tipo puente, de doble brazo
Ítem	Unit	C66-175 (5T)	C66-210 (6T)	C66-245 (7T)	C66-280 (8T)	C66-350 (10T)	C66-420 (12T)	C66-490 (14T)
Energía de golpeo	KJ	175	210	245	280	350	420	490
Peso nominal de las partes en caída	kg	6000	6800	7600	8500	10500	12500	14500
Trazo máximo	mm	1730	1850	2000	2200	2400	2500	2500
Frecuencia de golpeo	min-1	45-50	45-50	46-50	45-50	44-46	42-45	42-45
Bomba principal de aceite	type	A2F160R2 P3	A2F160R2P3	A2F160R2P3	A2F160R2P3	A2F160R5P2	A2F160R5P2	A2F160R5P2
Motor principal		Y280s-4-B35	Y280s-4-B35	Y280s-4-B35	Y280s-4-B35	Y280s-4-B35	Y280s-4-B35	Y280s-4-B35
Potencia del motor principal	kW	75	75	75	75	75	75	75
Número de bombas / motores	set	5	6	7	7	10	12	16
Enfriamiento eléctrico	type	YLD800x2	YLD1000x2	YLD1000x2	YLD1000x2	YLD1200x2	YLD1200x2	YLD1200x2
Capacidad de enfriamiento eléctrico	Kcal/h	80000x2	100000x2	100000x2	100000x2	120000x2	120000x2	120000x2
Potencia de enfriamiento eléctrico	kW	38x2	54x2	54x2	54x2	60x2	60x2	60x2
Espaciado del riel guía	mm	830	930	930	1030	1030	1050	1050
Área de trabajo(WxH)	mm	3700x2000	3700x2150	4200x2300	4200x2460	4400x2650	4500x2800	4500x2900
Altura de la superficie inferior	mm	880	880	900	900	900	900	900
Altura de la superficie inferior (LxWxH)	mm	6300 x2700 x8500	6300 x2700 x8800	7000 x2700 x9100	7500 x2800 x9500	7500 x2800 x10000	7600 x3000 x12000	7600 x3000 x13000
Dimensiones totales del tanque de aceite (LxWxH)	mm	4500 x2000 x1600	5400 x2000 x1600	6300 x2000 x1600	6300 x2000 x1600	9000 x2000 x1600	10800 x2000 x1600	2x7200 x2000 x1600

Principales parámetros técnicos De un solo brazo
Modelo	Unit	C61-30 (1T)	C61-70 (2T)	C61-105 (3T	C61-140 (4T)	C61-175 (5T)
De un solo brazo	Kj	30	70	105	140	175
Peso nominal de las partes en caída	kg	1300	2600	4000	4800	5500
Trazo máximo	mm	1000	1260	1450	1700	1800
Frecuencia de golpeo	min-1	50-58	65-75	50-58	50-60	48-55
Bomba principal		A2F160R2P3	A2F160R2P3	A2F160R2P3	A2F160R2P3	A2F160R2P3
Motor principal	type	Y250M-4-B35	Y250M-4-B35	Y250M-4-B35	Y250M-4-B35	Y280S-4-B35
Potencia del motor principal	kw	55	55×3	55×4	55×5	75×5
Número de bombas / motores	set	1	3	4	5	5
Enfriamiento eléctrico	type	YLD400	YLD800	YLD1200	YLD800×2	YLD800×2
Capacidad de enfriamiento eléctrico	Kcal/h	40000	80000	120000	80000×2	80000×2
Potencia de enfriamiento eléctrico	kw	19	38	60	38×2	38×2
Distancia entre rieles guía	mm	480	560	600	600	700
Profundidad y altura de la garganta	mm	730x1750	840x2150	960x2340	960x2500	1250x2200
Altura de la superficie inferior	mm	750	750	750	750	760
Dimensiones totales de la máquina	mm	3800x1680x7000	4260x1800x7200	4700x1900x7600	5440x1900x8000	5700x2300x8500
Dimensiones totales de la máquina	mm	2000x1500x1300	2700x2000x1600	3600x2000x1600	4500x2000x1600	4500x2000x1600

Modelo	Unit	C61-210 (6T)	C61-280 (8T)	C61-350 (10T)	C61-420 (12T)
De un solo brazo	KJj	210	105	140	175
Peso nominal de las partes en caída	kg	6300	4000	4800	5500
Trazo máximo	mm	1900	1450	1700	1800
Frecuencia de golpeo	min-1	50-55	50-58	50-60	48-55
Bomba principal		A2F160R2P3	A2F160R2P3	A2F160R2P3	A2F160R2P3
Motor principal	type	Y280S-4-B35	Y280S-4-B35	Y280S-4-B35	Y280S-4-B35
Potencia del motor principal	kw	75	75	75	75
Número de bombas / motores	set	6	7	10	12
Enfriamiento eléctrico	type	YLD1000x2	YLD1000x2	YLD1200×2	YLD1200×2
Capacidad de enfriamiento eléctrico	Kcal/h	100000x2	100000x2	120000×2	120000×2
Potencia de enfriamiento eléctrico	kw	54x2	54x2	60×2	60×2
Distancia entre rieles guía	mm	800	1000	1100	1100
Profundidad y altura de la garganta	mm	1300x2300	1400x2400	1450x2500	1450x2500
Altura de la superficie inferior	mm	760	780	850	900
Dimensiones totales de la máquina	mm	5850x2400x8700	6400x2600x9200	6400x2600x9300	6400x2600x9400
Dimensiones totales de la máquina	mm	5400x2000x1600	6300x2000x1600	9000x2000x1600	10800x2000x1600
