自由電気液圧ハンマー

自由锻电液锤已经被现代自由锻工厂接受，适用于各种自由锻件，如轴类、环类锻造、齿轮，法兰等自由電気液圧ハンマーはもう現代自由鍛工場に受けられて、各種の自由鍛造件に適して、例えば軸の種類、輪の種類、歯車、フランジ等。

特徴：

１、エネルギーを節約して、環境保護

２、スピードが速い、高効率の打撃して産量を増える

３、Ｘタイプガイドレールは精密鍛造を保証する

４、ガイドレールは自動的滑らかにする

５、ＰＬＣコントロール、直ちにスタートすること、また速くに打撃することを実現される

６、手柄のコントロール、安全で簡便だ

７、液圧オイルの冷えることは高効率だから、８時間で連続に生産することを保証する。



  • パラメータ
  • 製造的
  • ビデオ
  • お客様
  • 使用領域
  • ダウンロード

Parameters

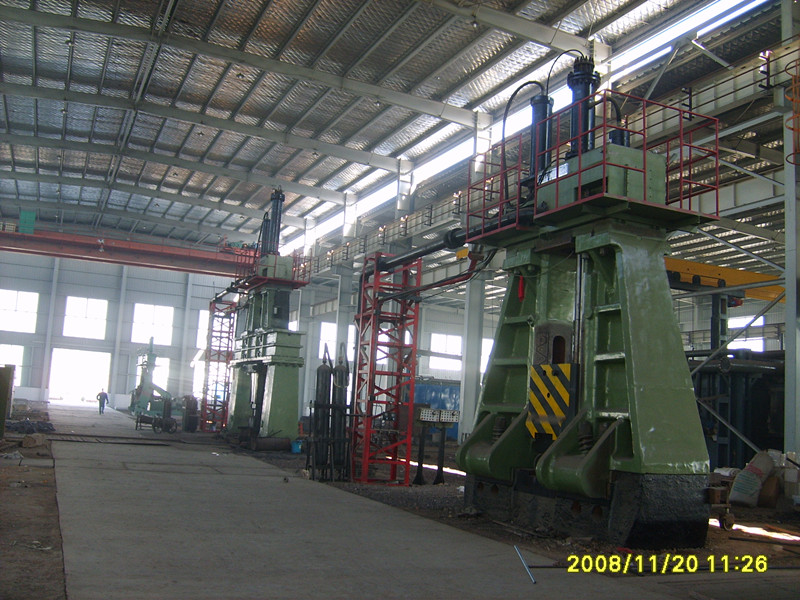

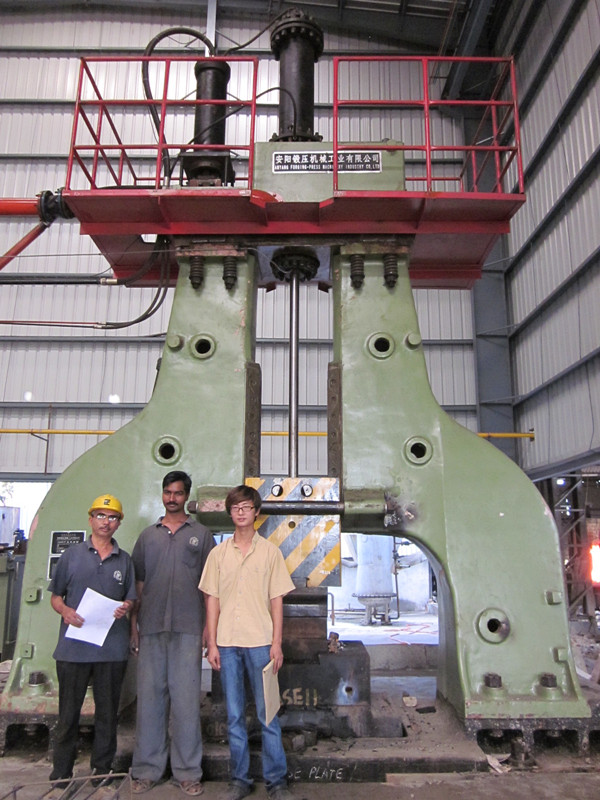

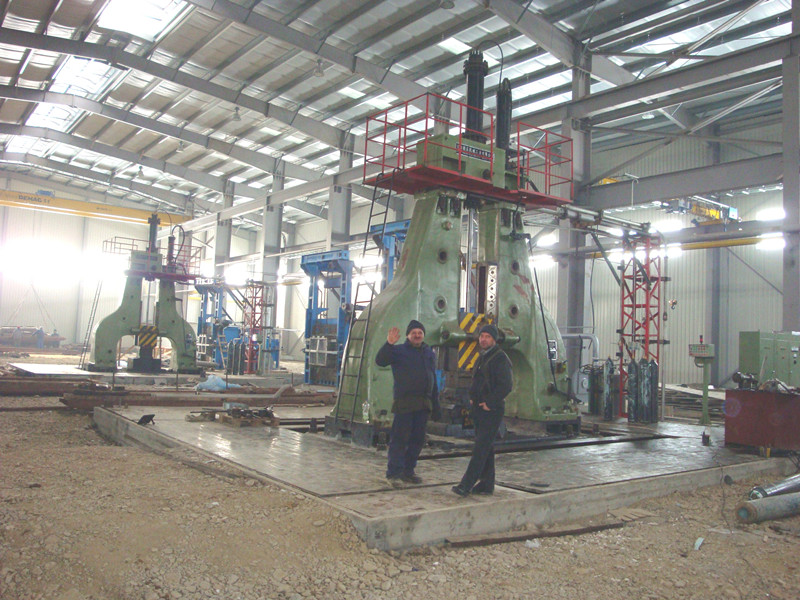

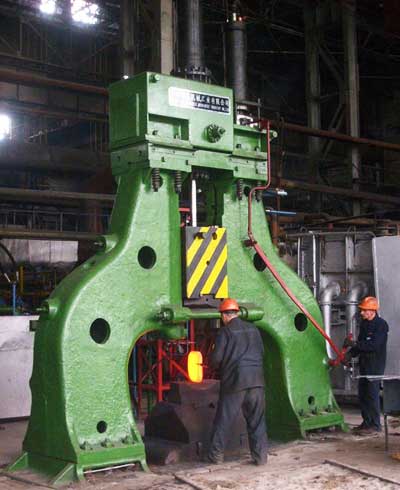

アーチタイプ自由鍛造ハンマ (ダブルアーム)
項目 単位 C66-35
(1T)		 C66-35
(1T)		 C66-70
(2T)		 C66-120
(3T)		 C66-140
(4T)		 C66-175
(5T)
マキシ打撃エネルギー KJ  35 35 70 120 140 175
落ちる部分ウエート kg  1300 1300 2600 4200 4800 6000
マキシヒットストローク mm  1000 1000 1260 1450 1500 1730
打撃数回 min-1  50-58  65-75  65-75 50-55 50-60 45-50
メインポンプ type A2F160R2P3 A2F125R2P3 A2F160R2P3 A2F160R2P3 A2F160R2P3 A2F160R2P3
メインモーター Y250M-4-B35 Y250M-4-B35 Y250M-4-B35 Y250m-4-B35 Y250m-4-B35 Y280s-4-B35
メインモーター効率 kW 55 45 55 55 55 75
モーター数量 set 1 2 3 4 5 5
クーラータイプ type YLD400 YLD400 YLD800 YLD1200 YLD800x2 YLD800x2
クーラーカパシティー Kcal/h 40000 40000 80000 120000 80000x2 80000x2
クーラー効率 kW 19 19 38 60 38x2 38x2
ガイドスペース mm 460 460 550 630 630 760
作業領域 (WxH) mm 1800x1250 1800x1250 2300x1380 2700x1470 2700x1470 3700x2000
地上より下のダイまでの高さ mm 750 750 750 760 760 880
機械外形のサイズ
(LxWxH)		 mm 3600x
1500x
6000		 3600x
1500x
6000		 4500x
1700x
6500		 5100x
2300x
7500		 5100x
2300x
7800		 6300x
2700x
8500
オイルタンク外形のサイズ
(LxWxH)		 mm 2000x
1500x
1300		 2000x
1500x
1300		 2700x
2000x
1600		 3600x
2000x
1600		 4500x
2000x
1600		 4500x
2000x
1600
項目 単位 C66-210
(6T)		 C66-245
(7T)		 C66-280
(8T)		 C66-350 C66-420 C66-490
(10T) (12T) (14T)
マキシ打撃エネルギー KJ  210 245 280 350 420 490
落ちる部分ウエート kg  7000 7600 8500 10500 12500 14500
マキシヒットストローク mm  1850 2000 2200 2400 2500 2600
打撃数回 min-1  45-50 46-50 45-50 44-46 42-45 42-45
メインポンプ type A2F160R2P3 A2F160R2P3 A2F160R2P3 A2F160R2P2 A2F160R2P2 A2F160R2P2
メインモーター Y280s-4-B35 Y280s-4-B35 Y280s-4-B35 Y280s-4-B35 Y280s-4-B35 Y280s-4-B35
メインモーター効率 kW 75 75 75 75 75 75
モーター数量 set 6 7 7 10 12 16
クーラータイプ type YLD1000x2 YLD1000x2 YLD1000x2 YLD1200x2 YLD1200x2 YLD1200x2
クーラーカパシティー Kcal/h 100000x2 100000x2 100000x2 120000x2 120000x2 120000x2
クーラー効率 kW 54x2 54x2 54x2 60x2 60x2 60x2
ガイドスペース mm 890 890 980 980 1050 1050
作業領域 (WxH) mm 3700x2150 4200x2200 4700x2250 4800x2350 5000x2500 5000x2500
地上より下のダイまでの高さ mm 880 900 900 900 900 900
機械外形のサイズ
(LxWxH)		 mm 6300x
2700x
8800		 7000x
2700x
9100		 7500x
2800x
9500		 7500x
2800x
10000		 7600x
3000x
12000		 7600x
3000x
13000
オイルタンク外形のサイズ
(LxWxH)		 mm 5400x
2000x
1600		 6300x
2000x
1600		 6300x
2000x
1600		 9000x
2000x
1600		 10800x
2000x
1600		 2x7200x
2000x
1600


ブリッジタイプ自由鍛造ハンマー (ダブルアーム)
項目 単位 C66-175
(5T)		 C66-210
(6T)		 C66-245
(7T)		 C66-280
(8T)		 C66-350
(10T)		 C66-420
(12T)		 C66-490
(14T)
マキシ打撃エネルギー KJ  175 210 245 280 350 420 490
落ちる部分ウエート kg  6000 6800 7600 8500 10500 12500 14500
マキシヒットストローク mm  1730 1850 2000 2200 2400 2500 2500
打撃数回 min-1  45-50 45-50 46-50 45-50 44-46 42-45 42-45
メインポンプ type A2F160R2 P3 A2F160R2P3 A2F160R2P3 A2F160R2P3 A2F160R5P2 A2F160R5P2 A2F160R5P2
メインモーター Y280s-4-B35 Y280s-4-B35 Y280s-4-B35 Y280s-4-B35 Y280s-4-B35 Y280s-4-B35 Y280s-4-B35
メインモーター効率 kW 75 75 75 75 75 75 75
モーター数量 set 5 6 7 7 10 12 16
クーラータイプ type YLD800x2 YLD1000x2 YLD1000x2 YLD1000x2 YLD1200x2 YLD1200x2 YLD1200x2
クーラーカパシティー Kcal/h 80000x2 100000x2 100000x2 100000x2 120000x2 120000x2 120000x2
クーラー効率 kW 38x2 54x2 54x2 54x2 60x2 60x2 60x2
ガイドスペース mm 830 930 930 1030 1030 1050 1050
作業領域 (WxH) mm 3700x2000 3700x2150 4200x2300 4200x2460 4400x2650 4500x2800 4500x2900
地上より下のダイまでの高さ mm 880 880 900 900 900 900 900
機械外形のサイズ
(LxWxH)		 mm 6300
x2700
x8500		 6300
x2700
x8800		 7000
x2700
x9100		 7500
x2800
x9500		 7500
x2800
x10000		 7600
x3000
x12000		 7600
x3000
x13000
オイルタンク外形のサイズ
(LxWxH)		 mm 4500
x2000
x1600		 5400
x2000
x1600		 6300
x2000
x1600		 6300
x2000
x1600		 9000
x2000
x1600		 10800
x2000
x1600		 2x7200
x2000
x1600

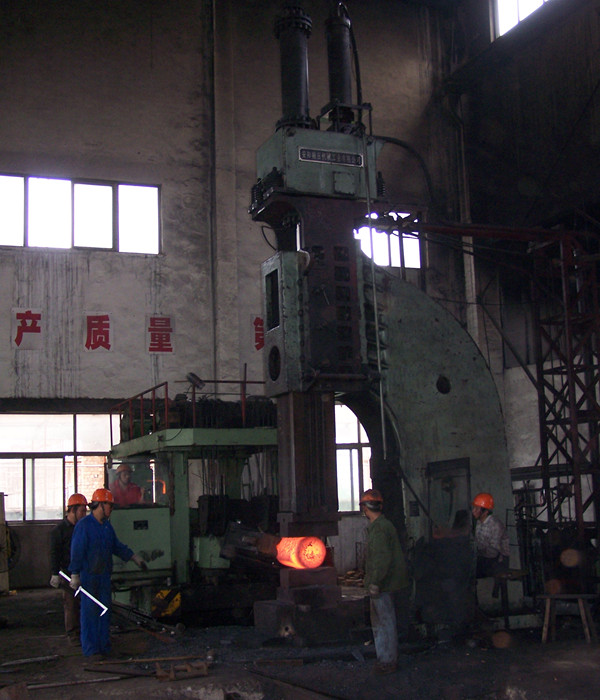

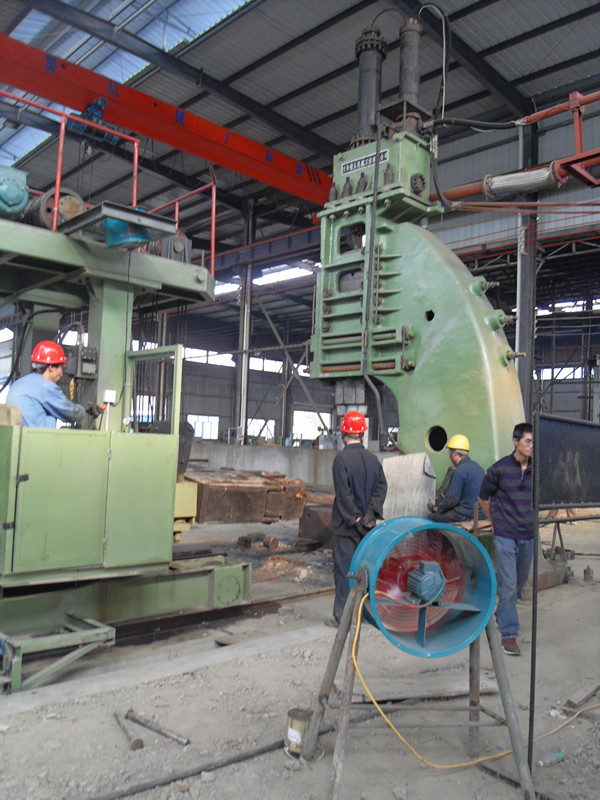

自由鍛造ハンマー(シングルアーム)
項目 単位 C61-30
(1T)		 C61-70
(2T)		 C61-105
(3T		 C61-140
(4T)		 C61-175
(5T)
マキシ打撃エネルギー Kj 30 70 105 140 175
落ちる部分ウエート kg  1300 2600 4000 4800 5500
マキシヒットストローク mm  1000 1260 1450 1700 1800
打撃数回 min-1  50-58 65-75 50-58 50-60 48-55
メインポンプ mm A2F160R2P3 A2F160R2P3 A2F160R2P3 A2F160R2P3 A2F160R2P3
メインモーター type Y250M-4-B35 Y250M-4-B35 Y250M-4-B35 Y250M-4-B35 Y280S-4-B35
メインモーター効率 kw 55 55×3 55×4 55×5 75×5
モーター数量 set 1 3 4 5 5
クーラータイプ type YLD400 YLD800 YLD1200 YLD800×2 YLD800×2
クーラーカパシティー Kcal/h 40000 80000 120000 80000×2 80000×2
クーラー効率 kw 19 38 60 38×2 38×2
ガイドスペース mm 480 560 600 600 700
スロート深さ×
スロート高さ		 mm 730x1750 840x2150 960x2340 960x2500 1250x2200
地上より下のダイまでの高さ mm 750 750 750 750 760
機械外形のサイズ
(LxWxH)		 mm 3800x1680x7000 4260x1800x7200 4700x1900x7600 5440x1900x8000 5700x2300x8500
オイルタンク外形のサイズ
(LxWxH) 		 mm 2000x1500x1300 2700x2000x1600 3600x2000x1600 4500x2000x1600 4500x2000x1600
項目 単位 C61-210
(6T)		 C61-280
(8T)		 C61-350
(10T)		 C61-420
(12T)
マキシ打撃エネルギー KJj 210 105 140 175
落ちる部分ウエート kg  6300 4000 4800 5500
マキシヒットストローク mm  1900 1450 1700 1800
打撃数回 min-1  50-55 50-58 50-60 48-55
メインポンプ mm A2F160R2P3 A2F160R2P3 A2F160R2P3 A2F160R2P3
メインモーター type Y280S-4-B35 Y280S-4-B35 Y280S-4-B35 Y280S-4-B35
メインモーター効率 kw 75 75 75 75
モーター数量 set 6 7 10 12
クーラータイプ type YLD1000x2 YLD1000x2 YLD1200×2 YLD1200×2
クーラーカパシティー Kcal/h 100000x2 100000x2 120000×2 120000×2
クーラー効率 kw 54x2 54x2 60×2 60×2
ガイドスペース mm 800 1000 1100 1100
スロート深さ×
スロート高さ		 mm 1300x2300 1400x2400 1450x2500 1450x2500
地上より下のダイまでの高さ mm 760 780 850 900
機械外形のサイズ
(LxWxH)		 mm 5850x2400x8700 6400x2600x9200 6400x2600x9300 6400x2600x9400
オイルタンク外形のサイズ
(LxWxH)		 mm 5400x2000x1600 6300x2000x1600 9000x2000x1600 10800x2000x1600
